蒸汽預付費控制系統
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
一、系統概述
目前傳統供汽主要存在收費難、成本高、工作繁瑣等經營難題。傳統人工抄表，不僅耗費巨大的人力成本，而且還存在易錯易漏等問題，難以精準統計用汽量。同時，隨著用戶數量的增加，難以形成系統化的管理。此外，傳統付費方式為“先用汽，后付費”，這不僅造成了供汽方資金壓力大，周轉周期長，如遇到用戶惡意欠款、偷汽漏氣會進一步加重供汽企業損失。對于分布不同省、地市或同地市不同區域的連鎖商業、百貨、門店、物業、院校等業務分散的情況，政府要求集中管理、線上支付，但常規的本地插卡付費、本地預付費并不能完全滿足用戶管理需求，所以 IC卡蒸汽預付費遠程計量管理系統應運而生。
IC卡蒸汽預付費遠程計量管理系統利用遠程監測，對整個熱網管道，儀表進行監控，不僅可以全面掌握整個熱網管線供熱狀態，還能快速、準確地反映管道故障發生的位置，方便維護人員及時查修，該系統的運用不僅節省大量的人力、物力，而且還提高了熱網的現代化管理水平。遠程監控網絡實際運用后，抄表人員并可兼做稽查人員，若監控室發現有用戶存在可疑現象可隨時去檢查，減少偷汽情況發生的可能性，并對用戶形成震懾力。
本儀表依據有關國家及行業標準，針對不同介質和流量傳感器，建立了多種流量數學模型，精確進行流量測量與計算?？蓮V泛應用于石化、化工、冶金、電力、輕工、醫藥及城市燃氣、供熱等行業的貿易結算和工廠計量管理網絡。
二、系統組成
IC 卡蒸汽預付費遠程計量管理系統，是需要在蒸汽管道設備上安裝一個預付費控制箱，以達到監控用戶用汽量、控制電動閥開閉等目的，控制箱內置 GPRS無線傳輸模塊，可輕松將用戶的瞬時流量、累計流量、溫度、壓力、余額、閥門開度、箱門開閉、斷電監測狀態等信息上傳到熱網資源管理中心，遠程監控各用汽單位的用汽情況。對欠繳蒸汽資源費的用戶，資源管理中心工作人員可通過計算機系統對用汽單位的電動閥開閉進行異地遠程或自動控制，實現熱網資源管理與監控的自動化和一體化。
IC卡蒸汽預付費管理系統由監測中心、通信網絡、控制箱和現場流量計設備四部分組成。

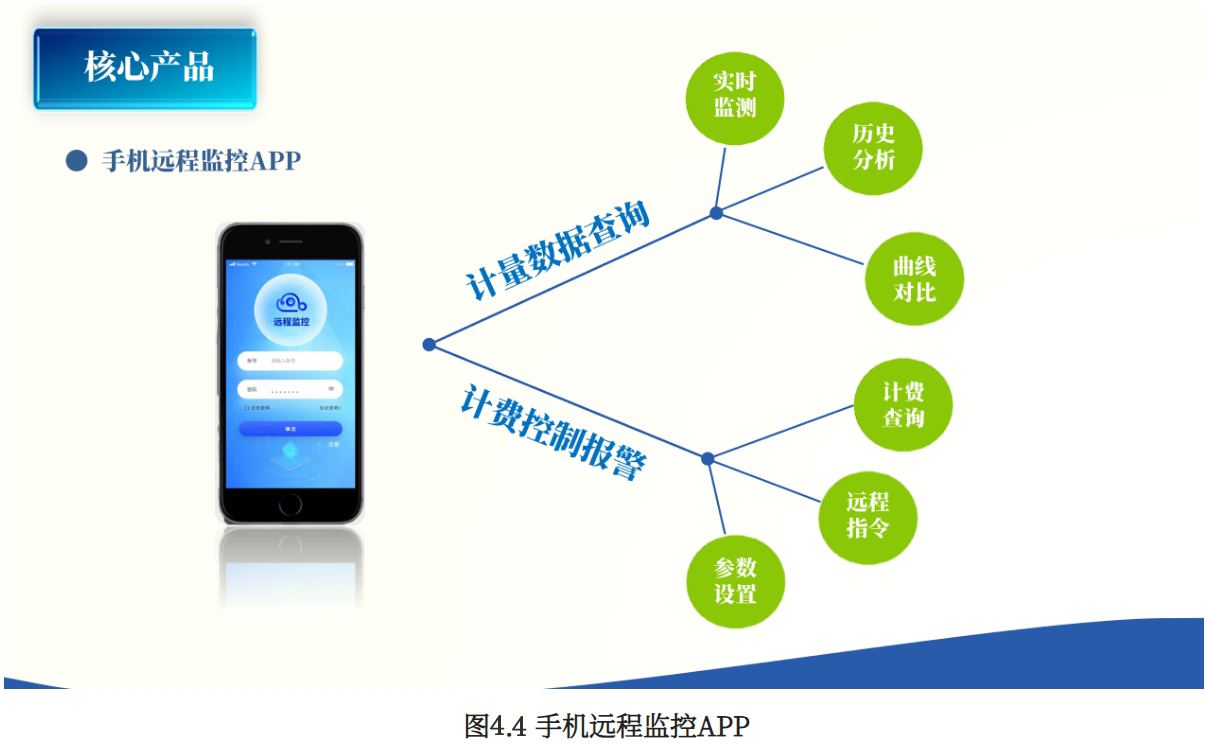

※ 監測中心：云服務器、數據庫軟件、蒸汽計量計費管理系統、手機APP等組成。

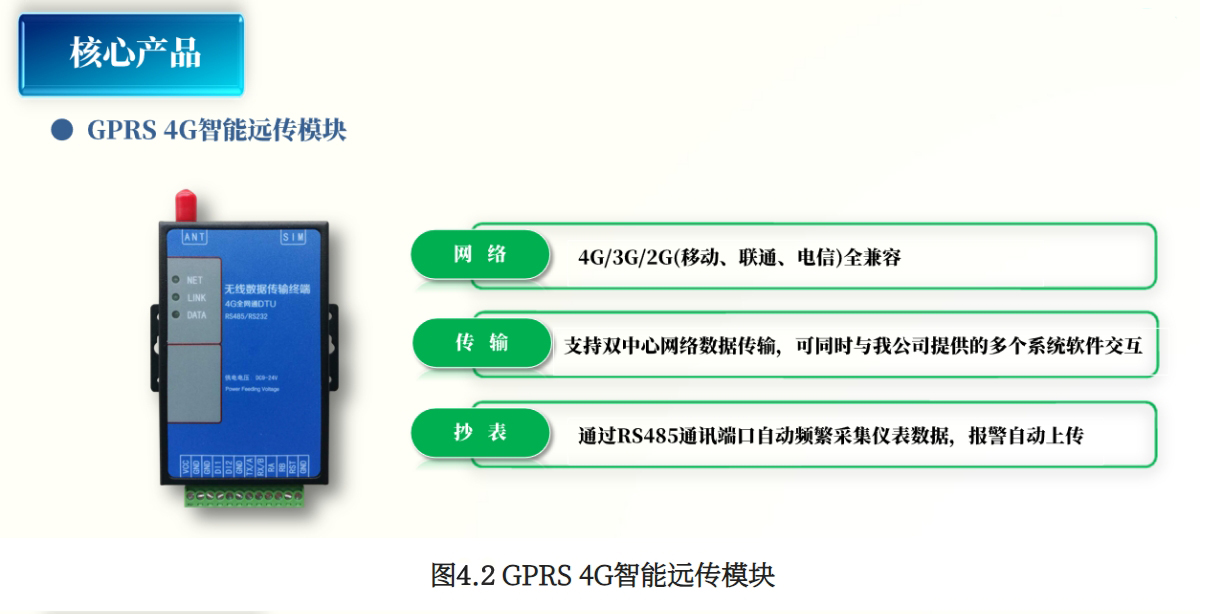

※ 通信網絡：GPRS無線傳輸、4G全網通無線傳輸。

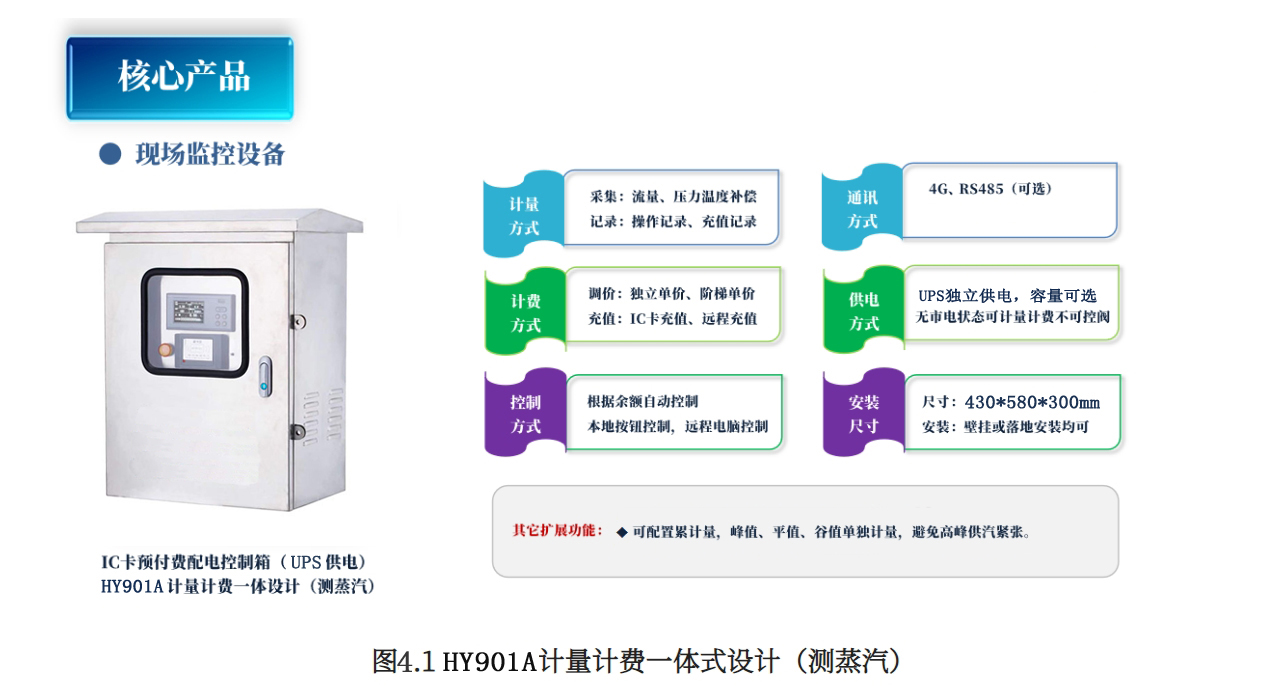

※ 控制箱：流量積算儀、刷卡器、遠傳模塊、IC卡、2P開關、防雷、三孔插座、繼電器、備用電源、門限位等。
※ 現場測量設備：包括渦街/電磁流量計、壓力變送器、溫度傳感器、電動閥門等。
三、系統方案

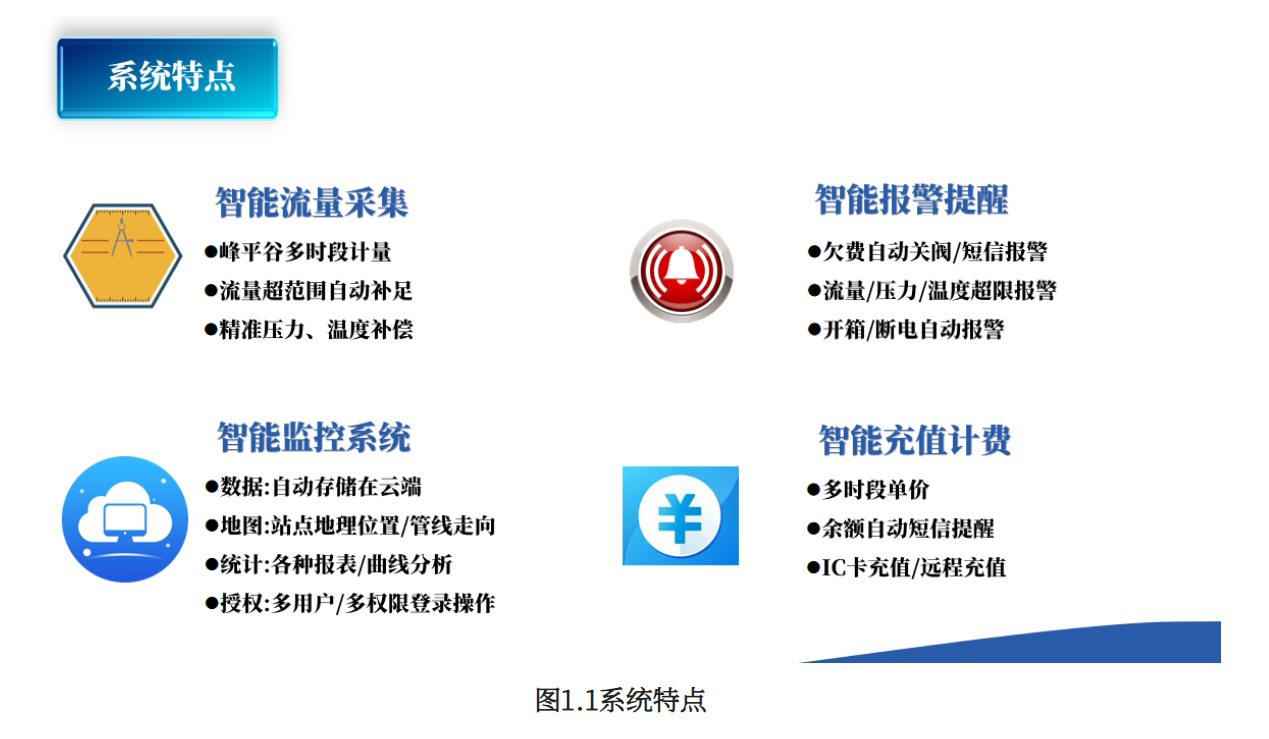

IC卡蒸汽預付費管理系統功能主要體現在熱用戶充值后，在預付費管理系統的授權下才能正常開啟電動閥門，當余額高于設定的報警限值時，用戶正常用汽；當余額大于零但低于報警限值時，預付費管理系統自動向熱用戶管理人員發送短信報警，提示熱用戶及時充值，確保正常用汽；當熱用戶賬戶余額等于零時，預付費管理系統通過控制電動閥門切斷熱用戶用汽，由此來杜絕用戶拖欠汽款的現象。同時，還可以通過GPRS遠程監控系統實時監控客戶用汽情況，結合開箱報警、斷電報警等功能，從根本上杜絕惡意偷汽的現象。
方案一：供熱管網流量計量
工作流程：由熱電廠產生過熱蒸汽，通過管道傳輸?shù)綋Q熱站，在換熱站轉換成適應供暖溫度后，再通過供回水管道傳輸?shù)叫^(qū)進行水循環供暖。
方案需要在現場供回水管道上安裝流量計、壓力變送器、溫度傳感器以及電動閥門，將信號接入蒸汽計量控制箱，控制箱內積算儀自帶液晶顯示屏，可直觀查看現場采集數據及賬戶余額等信息。亦可通過箱內遠傳模塊將采集到的數據實時傳輸?shù)奖O(jiān)測平臺，平臺具有信號線斷線報警、報警記錄查詢、用量分析等功能，方便熱電廠工作人員進行遠程收費管理。
方案二：過熱蒸汽管網計量
工作流程：由熱電廠的供熱管網產生熱量，通過管網傳輸?shù)綋Q熱站，在換熱站將溫度轉換成適宜供熱溫度后，再通過供回水管道傳輸?shù)叫^(qū)進行水循環供暖。
方案需要在現場供回水管道上安裝電磁流量計、溫度傳感器、壓力變送器和電動閥門，將信號接入蒸汽預付費控制箱，控制箱內積算儀自帶液晶顯示屏，可直觀查看現場采集數據和賬戶余額等信息，方便快捷，亦可通過箱內遠傳模塊將現場采集到的數據實時傳輸?shù)奖O(jiān)測平臺，平臺具有信號線斷線報警、報警記錄查詢、用量分析等功能，方便熱電廠工作人員進行遠程收費管理。
方案三：飽和蒸汽流量計量
工作流程：由熱電廠生產飽和蒸汽后，通過管道傳輸?shù)阶鳂I(yè)工廠，再由工廠將飽和蒸汽傳輸?shù)讲煌囬g，以供生產時使用。
方案需在現場安裝渦街流量計、壓力變送器、溫度傳感器和電動閥門，信號接入蒸汽預付費控制箱，控制箱內積算儀自帶液晶顯示屏，可直觀查看現場采集數據和賬戶余額等信息，方便快捷，亦可通過箱內遠傳模塊將現場采集數據實時傳輸?shù)奖O(jiān)測平臺，蒸汽預付費監測平臺具有信號線斷線報警、報警記錄查詢、用量分析等功能，方便熱電廠工作人員進行遠程收費管理。
四、主要產品
五、型號說明
六、型號功能說明
項 目 | 功 能 | 說 明 |
通信方式 | G: 有GPRS模塊 | ? 支持遠程數據采集（遠程充值：遠程充值功能只有使用云平臺用戶并開放遠程充值功能） |
R: 485通信 | ? 支持數據485通信 | |
W: 無 | ? 無通信，無數據采集 | |
控制 | 0: 無控制閥門 | ? 不帶閥門控制功能 |
1: 直流 DC12V | ? 電動閥門工作電壓為直流電12V | |
2: 直流 DC24V | ? 電動閥門工作電壓為直流電24V | |
3: 單相 AC220V | ? 電動閥門工作電壓為二相交流電220V | |
4: 三相 AC380V | ? 電動閥門工作電壓為三相交流電380V | |
5: DC 0-10V信號電壓控制 | ? 閥門的開度信號由模擬量信號0-10V電壓信號控制 | |
應急電源 | 0: 無應急電源 | ? 無應急電池，無UPS多路電源模塊 |
1: 38AH | ? 應急電池容量38AH | |
2: 65AH | ? 應急電池容量65AH | |
3: 38AH*2 | ? 應急電池容量38AH，兩只=76AH | |
4: 65AH*2 | ? 應急電池容量65AH，兩只=130AH | |
5: 17AH | ? 應急電池容量17AH | |
預付費 | 0: 無充值 | ? 不支持預付費充值功能 |
1: 平臺充值，IC卡充值 | ? 用戶開通平臺或開通IC卡充值功能，只有兩種功能都開通后才支持兩用功能 | |
2: 平臺在線充值 | ? 操作人員通過網絡云平臺實現儀表的遠程充值；平臺充值功能只有開通云平臺用戶的儀表才能支持 | |
3: IC卡充值 | ? 充值方式使用IC卡充值軟件把充值數據寫入IC卡片；然后經過IC卡把充值的數據寫入設備 | |
閥門控制 | A: 欠費儀表自動控制 | ? 預付費余額為0或負數時，電控閥門自動關閉；當余額為正數時，電控閥門自動打開 |
B: 平臺在線遠程控制 | ? 電控閥門不會跟用戶余額正負有關，電控閥門開關只能通過平臺管理人員進入控制開關 | |
C: 平臺/儀表自動控制 | ? 電控閥門會跟余額正負控制開關，但是當平臺管理員通過平臺進行操控以后，電控閥門的開關只聽從平臺管理員的開關控制，不在自動跟余額正負進行自動控制，如要恢復跟余額正負自動控制，必須要維護人員到儀表現場進行設置并恢復 | |
W: 無控制 | ? 不帶閥門控制功能 | |
流量計 | R: 脈沖 | ? 流量傳感器信號是脈沖信號,（常用于渦街型流量計） |
A: 電流 4-20MA | ? 流量傳感器信號是電流信號4-20MA （常用于差壓信號的流量計） | |
卡余顯示 | 0: 無卡余 | ? 無充值功能儀表，不顯示余額 |
1: 按值 | ? 充值方式充入的是金額，單位元，蒸汽單價在儀表里進行設定，同時可分成低、峰、谷三個時間段三個不同單價 | |
2: 按量 | ? 充值方式充入的是蒸汽量，單位噸，充值單價在充值軟件或平臺進行設定 |
七、箱體尺寸規格
| 箱體尺寸規格 | 應急電池容量 |
| 箱體尺寸：500*680*400 | 應急電池容量 65AH 兩只=130AH |
| 箱體尺寸：430*580*300 | 應急電池容量 38AH 兩只=76AH |
| 箱體尺寸：350*500*220 | 應急電池容量 17AH |
八、使用注意事項
本儀表中塑料零部件較多，清掃時請使用干燥的柔軟布擦拭。不能使用苯劑、香蕉水等藥劑清掃，可能造成變色或變形；請不要將帶電物品靠近信號端子， 可能引起故障；
如果儀表有冒煙、異味、異響等情況時，請立即切斷供電電源，并及時與供貨商或我公司取得聯系。
